RAHMEN für Husqvarna SVARTPILEN 401 CKD von 2018

Frame, black

2850300100030

1 281,42€ Einzelpreis inkl. MwSt.

Subframe, black

2850300200030

553,38€ Einzelpreis inkl. MwSt.

SHCS M8x20 TX45

0035080206S

3,72€ Einzelpreis inkl. MwSt.

footrest front right cpl.

90103041033

23,52€ Einzelpreis inkl. MwSt.

footrest front left cpl.

90103040033

23,52€ Einzelpreis inkl. MwSt.

Footrest carrier FR/RI

2800303900030S

118,62€ Einzelpreis inkl. MwSt.

Footrest holder FR/LE

2800303800030S

118,62€ Einzelpreis inkl. MwSt.

footrest holder, rear, right

2800304900030S

103,32€ Einzelpreis inkl. MwSt.

Footrest holder re/le

2800304800030S

103,32€ Einzelpreis inkl. MwSt.

footrest rear right cpl.

90103051033

23,88€ Einzelpreis inkl. MwSt.

footrest rear left cpl.

90103050033

23,88€ Einzelpreis inkl. MwSt.

footrest support holder, front

90103038001

15,96€ Einzelpreis inkl. MwSt.

chainguide

90104070000

12,78€ Einzelpreis inkl. MwSt.

spacer chainguide

90104066010

3,42€ Einzelpreis inkl. MwSt.

HH collar screw M6x12 TX30

0025060126

1,98€ Einzelpreis inkl. MwSt.

PLAIN WASHER 6,4X12X1

90103040001

2,52€ Einzelpreis inkl. MwSt.

CAP SCREW M6X10 SS

J029060103S

1,98€ Einzelpreis inkl. MwSt.

footrest bolt, rear

60003044100

12,48€ Einzelpreis inkl. MwSt.

SPRING FOOTREST FRONT 05

61003042000

5,88€ Einzelpreis inkl. MwSt.

retaining washer DIN 6799 - 6

0799060003

1,02€ Einzelpreis inkl. MwSt.

footrest lock plate 2

90103053000

4,38€ Einzelpreis inkl. MwSt.

footrest lock plate 1

90103052000

4,38€ Einzelpreis inkl. MwSt.

HH collar screw M8x50 TX40

0025080506

3,72€ Einzelpreis inkl. MwSt.

fuel tank holder, plate, right

28503001083

92,70€ Einzelpreis inkl. MwSt.

fuel tank holder, plate, left,

28503001053

92,70€ Einzelpreis inkl. MwSt.

Hex fing screw M10X280 SW13

28503007000

12,96€ Einzelpreis inkl. MwSt.

engine brac.scr. M10x105 WS13

54603013000

10,98€ Einzelpreis inkl. MwSt.

engine brac.scr. M10x115

77203014000

10,98€ Einzelpreis inkl. MwSt.

engine brace, right

2850301400001S

108,84€ Einzelpreis inkl. MwSt.

engine brace, left

2850301300001S

108,84€ Einzelpreis inkl. MwSt.

HH collar screw M8x20 TX40 SL

0025080206S

3,72€ Einzelpreis inkl. MwSt.

hex collar nut M10 WS13

60036078200

3,72€ Einzelpreis inkl. MwSt.

HH collar screw M10x136 TX

0025101366

8,94€ Einzelpreis inkl. MwSt.

HH collar screw M5x10 TX30

0025050106

1,98€ Einzelpreis inkl. MwSt.

Radiator retaining bracket, ri

28535002000

17,64€ Einzelpreis inkl. MwSt.

Radiator retaining bracket, le

28535001000

17,64€ Einzelpreis inkl. MwSt.

Frame cover, front electrics

28503093000

13,80€ Einzelpreis inkl. MwSt.

special screw M5x12

69008021160

3,42€ Einzelpreis inkl. MwSt.

Isolation pad

77307040041

2,82€ Einzelpreis inkl. MwSt.

fuel tank holder plate screw

28507049000

5,16€ Einzelpreis inkl. MwSt.

HH collar screw M8x12 TX40

0025080126

3,24€ Einzelpreis inkl. MwSt.

HH collar screw M6x10 TX30

0025060106

1,98€ Einzelpreis inkl. MwSt.

washer 10.2x20x2.5 mm

58413049000

3,54€ Einzelpreis inkl. MwSt.

Tank holder cast part

2850300108430

92,70€ Einzelpreis inkl. MwSt.

HH collar screw M8x25

0025080256

3,24€ Einzelpreis inkl. MwSt.

Exhaust bracket

2850508800030S

29,34€ Einzelpreis inkl. MwSt.

CABLE BRACKET

90111045050

2,34€ Einzelpreis inkl. MwSt.

Cover, seat lock

28507052000

9,00€ Einzelpreis inkl. MwSt.

HH collar screw M6x16 TX30

0025060166

1,98€ Einzelpreis inkl. MwSt.

Range change metal nut M6

54603048700

3,78€ Einzelpreis inkl. MwSt.

ABS modulator cover

28542032000

11,58€ Einzelpreis inkl. MwSt.

Seat support complete

93007047033

4,80€ Einzelpreis inkl. MwSt.

HH collar screw M8x35 TX40

0025080356

3,24€ Einzelpreis inkl. MwSt.

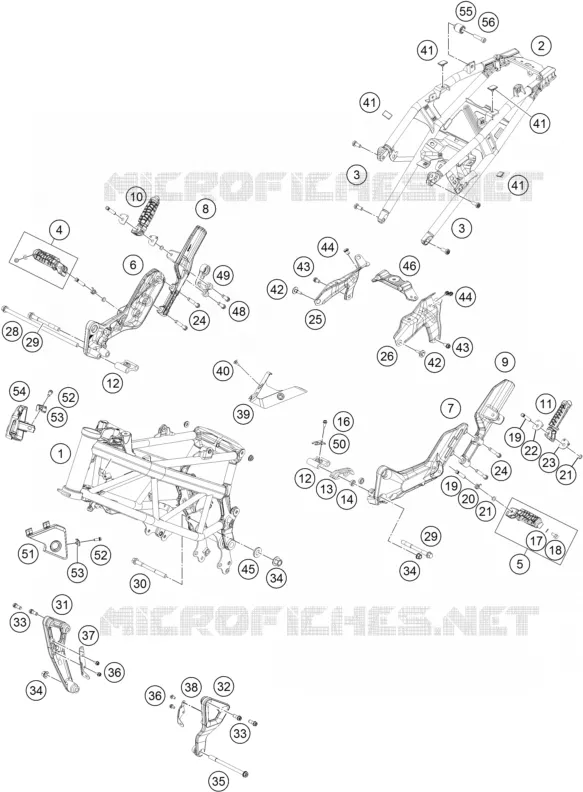

Auf dieser Seite finden Sie die detaillierte RAHMEN HUSQVARNA-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-HUSQVARNA-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
